特性
• 30弧分的楔形窗口片
• 可选未镀膜或镀四种增透膜之一的版本
o 245 - 400 nm-UV膜
o 350 - 700 nm-A膜
o 650 - 1050 nm-B膜
o 1050 - 1700 nm-C膜
• 提供Ø1/2英寸、Ø1英寸、Ø1.5英寸和Ø2英寸的版本

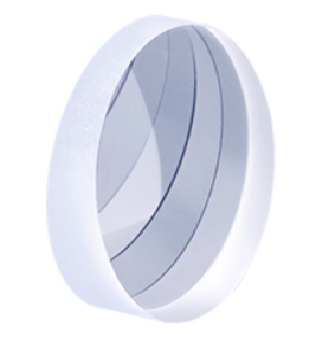

我们公司提供这种楔形紫外熔融石英窗口片系列产品。这种楔形光学元件消除了干涉条纹图样，并且有助于避免腔反馈。窗口片用于保护激光输出不受环境的影响，适用于光束采样应用。我们公司也提供许多基底材料和镀膜选项的平窗口片。
紫外级熔融使用非常适用于需要比N-BK7在更深的紫外波段透过率更大的应用。紫外熔融石英也比N-BK7对于给定波长提供更低折射率，更好的均匀度和更低的热膨胀系数。这些窗口片可选择未镀膜185 nm - 2.1 μm或镀有四种低损耗标准宽带增透膜BBAR 之一的版本，增透膜镀在两个光学表面上。BBAR增透膜设计成以下范围：245 - 400 nm -UV, 350 - 700 nm -A, 650 - 1050 nm -B或1050 - 1700 nm -C。虽然未镀膜的窗口片具有每个表面4%的典型损耗，BBAR镀膜将该损耗减小到在指定波长范围上每个表面Ravg 0.5% ，并且对于0°与30°之间的入射角提供良好性能。曲线标签页可以查看BBAR镀膜的曲线信息。
除了这里提供的楔形硅窗口片外，我们公司还提供其它基底材料制造的楔形窗口片。带增透膜的楔形激光窗口片，增透膜的中心波长是常见的激光波长，同时还提供仅在一面镀宽带增透膜的楔形光束取样镜，以及适合真空系统的带楔形窗片的光学端口。此外，我们还提供带标准增透膜或者定制尺寸，厚度的楔形窗口片。
|
通用参数-UVFS楔角片 |
|||
|
光学元件材质 |
紫外熔融石英（UVFS） |
尺寸公差 |
+0.00/-0.20 mm |
|
工作波长 |
185-2100 nm |
厚度公差 |
±0.10 mm |
|
表面平整度（@633 nm） |
λ/10 |
角度 |
30 ± 10 arcmin |
|
表面光洁度（划痕/麻点） |
10/5 |
通光孔径 |
>90% CA |
规格参数
产品编号
材质/等效材料
L/D:长/外径
Tc/中心厚度
镀膜指标
交期
单价
购物车
WW4127-3-1
UVFS
12.7
3
uncoated
2天
￥539.2
材质/等效材料 UVFS L/D:长/外径 12.7 Tc/中心厚度 3 膜系 1 镀膜指标 uncoated L/D:长/外径公差 +0.0/-0.2 Tc/中心厚度公差 ±0.1 H/高公差 /
WW4254-5-1
UVFS
25.4
5
uncoated
2天
￥603.0
材质/等效材料 UVFS L/D:长/外径 25.4 Tc/中心厚度 5 膜系 1 镀膜指标 uncoated L/D:长/外径公差 +0.0/-0.2 Tc/中心厚度公差 ±0.1 H/高公差 /
WW4508-8-1
UVFS
50.8
8
uncoated
2天
￥712.0
材质/等效材料 UVFS L/D:长/外径 50.8 Tc/中心厚度 8 膜系 1 镀膜指标 uncoated L/D:长/外径公差 +0.0/-0.2 Tc/中心厚度公差 ±0.1
WW4508-12-1
UVFS
50.8
12
uncoated
2天
￥914.2
材质/等效材料 UVFS L/D:长/外径 50.8 Tc/中心厚度 12 膜系 1 镀膜指标 uncoated L/D:长/外径公差 +0.0/-0.2 Tc/中心厚度公差 ±0.1 H/高公差 /
WW4381-4.04-1
CORNING 7980-0F
38.1
4.04
uncoated
2天
￥876.4
材质/等效材料 CORNING 7980-0F L/D:长/外径 38.1 Tc/中心厚度 4.04 膜系 1 镀膜指标 uncoated L/D:长/外径公差 +0.0/-0.1 Tc/中心厚度公差 ±0.2 H/高公差 /
