特性
• 五种尺寸可选
o Ø1/2英寸：厚度3.0 mm
o Ø1英寸：厚度1.0 mm或5.0 mm
o 25 mm x 36 mm：厚度1.0 mm
o Ø1.5英寸: 厚度8.0 mm
o Ø2英寸：厚度12.0 mm
• 提供未镀膜的产品或者镀有以下四种宽带增透膜之一
o 350-700 nm-A增透膜
o 400-1100 nm-AB增透膜
o 650-1050 nm-B增透膜
o 1050-1700 nm-C增透膜

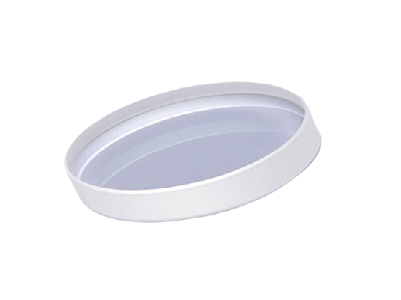

我们公司Ø1/2英寸、Ø1英寸、25 mm x 36 mm、Ø1.5英寸和Ø2英寸的N-BK7高精度窗口片可选用于350 nm - 2.0 μm范围的未镀膜版本，或者在两个表面上镀有三种低损耗标准宽带增透膜中的一种：-A350-700 nm、-AB 400 - 1100 nm、-B650-1050 nm或者-C1050-1700 nm。未镀膜窗口片每个面的典型损耗约为4%，而增透膜能将此损耗降低到Ravg 0.5%。增透膜为0°到30°之间的入射角AOI提供高性能。关于镀膜的详细信息请看曲线标签。
Ø1英寸窗口片可选厚度为1.0 mm或5.0 mm的基底。厚度为1.0 mm的窗口片非常适合超快应用或者空间有限的情况。我们建议将这种薄窗口片安装在我们的LMR1或LMR1/M固定透镜安装座中，并用SM1LTRR无应力卡环固定。
N-BK7在可见光和近红外提供高透过率。当不需要紫外熔融石英的额外优点即，高透过率直达紫外波段和热膨胀系数更低的时候，经常使用N-BK7。
我们公司提供各种基底材料制备的高精度窗口片，可以用在一系列激光和工业应用中。我们也提供激光窗口片和楔形激光窗口片，它镀有中心波长在常用激光波长附近的增透膜；还有布儒斯特窗口片，用于消除P偏振反射
|
通用参数-N-BK7窗口片 |
|||
|
光学元件材质 |
N-BK7 |
尺寸公差 |
+0.00/-0.20 mm |
|
工作波长 |
350 nm -2.0 μm |
厚度公差 |
±0.30 mm |
|
表面平整度（@633 nm） |
λ/10 |
表面平行度 |
≤5 arcsec |
|
表面光洁度（划痕/麻点） |
20/10 |
通光孔径 |
>90% CA |
规格参数
产品编号
材质/等效材料
L/D:长/外径
Tc/中心厚度
镀膜指标
交期
单价
购物车
WG1508-2-1
N-BK7
50.8
2
uncoated
2天
￥65.0
材质/等效材料 N-BK7 L/D:长/外径 50.8 Tc/中心厚度 2 膜系 1 镀膜指标 uncoated L/D:长/外径公差 +0.0/-0.2 Tc/中心厚度公差 ±0.1
WG1127-3-1
N-BK7
12.7
3
uncoated
2天
￥317.1
材质/等效材料 N-BK7 L/D:长/外径 12.7 Tc/中心厚度 3 膜系 1 镀膜指标 uncoated L/D:长/外径公差 +0.0/-0.2 Tc/中心厚度公差 ±0.3
WG1127-3-A
N-BK7
12.7
3
2天
￥288.0
WG1127-3-B
N-BK7
12.7
3
2天
￥288.0
WG1127-3-C
N-BK7
12.7
3
2天
￥288.0
WG12536-1-1
N-BK7
25
1
uncoated
2天
￥733.0
材质/等效材料 N-BK7 L/D:长/外径 25 Tc/中心厚度 1 H/高 36 膜系 1 镀膜指标 uncoated L/D:长/外径公差 ±0.1 Tc/中心厚度公差 ±0.1 H/高公差 ±0.1
WG1254-1-1
N-BK7
25.4
1
uncoated
2天
￥475.5
材质/等效材料 N-BK7 L/D:长/外径 25.4 Tc/中心厚度 1 膜系 1 镀膜指标 uncoated L/D:长/外径公差 +0.0/-0.2 Tc/中心厚度公差 ±0.1 H/高公差 /
WG1254-1-A
N-BK7
25.4
1
2天
￥1068.0
材质/等效材料 N-BK7 L/D:长/外径 25.4 Tc/中心厚度 1
WG1254-5-1
N-BK7
25.4
5
uncoated
2天
￥475.5
材质/等效材料 N-BK7 L/D:长/外径 25.4 Tc/中心厚度 5 膜系 1 镀膜指标 uncoated L/D:长/外径公差 +0.0/-0.2 Tc/中心厚度公差 ±0.3 H/高公差 /
WG1254-5-A
N-BK7
25.4
5
2天
￥468.0
WG1254-5-B
N-BK7
25.4
5
2天
￥468.0
WG1254-5-C
N-BK7
25.4
5
2天
￥468.0
WG1381-8-1
N-BK7
38.1
8
uncoated
2天
￥679.1
材质/等效材料 N-BK7 L/D:长/外径 38.1 Tc/中心厚度 8 膜系 1 镀膜指标 uncoated L/D:长/外径公差 +0.0/-0.2 Tc/中心厚度公差 ±0.1 H/高公差 /
WG1508-12-1
N-BK7
50.8
12
uncoated
2天
￥764.6
材质/等效材料 N-BK7 L/D:长/外径 50.8 Tc/中心厚度 12 膜系 1 镀膜指标 uncoated L/D:长/外径公差 +0.0/-0.2 Tc/中心厚度公差 ±0.1 H/高公差 /
