特性
• 材料: N-BK7或N-SF11
• N-BK7波长范围: 350 nm - 2.0 μm
• N-SF11波长范围: 420 nm - 2.3 μm
• 焦距从-6.0 mm到-100.0 mm可选
• 球面不均匀度: λ/4

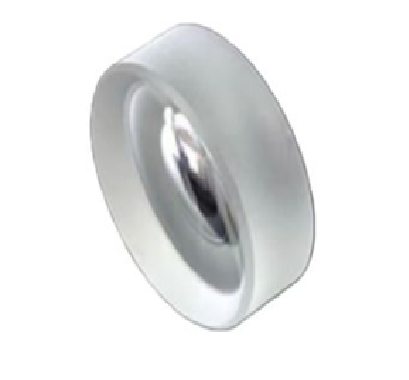

我们公司提供由N-BK7或N-SF11材料制成的双凹透镜。这些透镜可选择不镀膜版本，或在两面镀有三种常用宽带增透膜之一以减少透镜表面上的光反射。关于镀膜曲线的详细信息请看曲线标签。
双凹透镜为负焦距，是发散会聚光束的最佳选择。类似于平凹透镜，双凹透镜可将一束平行光束发散到虚焦点，像在伽利略型扩束器中一样。由于N-SF11的阿贝数25.76小于N-BK7的阿贝数64.17，因此由N-SF11制成的透镜具有比N-BK7透镜更大的色散。
我公司提供N-BK7制成的双凹透镜套件
|
通用参数-N-BK7透镜 |
|
||
|
透镜形状 |
双凹透镜 |
直径公差 |
+0.00/-0.10 mm |
|
光学元件材质 |
N-BK7 or N-SF11 |
厚度公差 |
±0.10 mm |
|
折射率 |
N-BK7: 1.515；N-SF11: 1.778 |
偏心度 |
< 3 arcmin |
|
阿贝数 |
N-BK7 ：vd = 64.17； N-SF11：vd = 25.76 |
焦距公差 |
±1% |
|
设计波长 |
587.6 nm |
球面光圈数 |
3 |
|
工作波长 |
N-BK7: 350 nm - 2.0 μm；N-SF11: 420 nm - 2.3 μm |
平面平整度（@633 nm） |
λ/2 |
|
镀膜 |
未镀膜 |
面型PV值（@633 nm） |
λ/4 |
|
表面光洁度（划痕/麻点） |
40/20 |
通光孔径 |
>90% of Diameter |
规格参数
产品编号
材质/等效材料
L/D:长/外径
Tc/中心厚度
镀膜指标
交期
单价
购物车
BC1254--75-B
N-BK7
25.4
3.5
AR/AR@650~1050nm,Ravg<0.5%
2天
￥202.0
材质/等效材料 N-BK7 L/D:长/外径 25.4 Tc/中心厚度 3.5 焦距 -75 R1-mm -77.9 R2-mm -77.9 中心偏差 3 S/D 40/20 膜系 B 镀膜指标 AR/AR@650~1050nm,Ravg<0.5% L/D:长/外径公差 +0.0/-0.1 Tc/中心厚度公差 ±0.1 焦距公差 0.01 Te/边缘厚度 5.6
BC1254--75-C
N-BK7
25.4
3.5
AR/AR@1050~1700nm,Ravg<0.5%
2天
￥222.2
材质/等效材料 N-BK7 L/D:长/外径 25.4 Tc/中心厚度 3.5 焦距 -75 R1-mm -77.9 R2-mm -77.9 中心偏差 3 S/D 40/20 膜系 C 镀膜指标 AR/AR@1050~1700nm,Ravg<0.5% L/D:长/外径公差 +0.0/-0.1 Tc/中心厚度公差 ±0.1 焦距公差 0.01 Te/边缘厚度 5.6
BC1127--50-1
N-BK7
12.7
3.5
uncoated
2天
￥142.3
材质/等效材料 N-BK7 L/D:长/外径 12.7 Tc/中心厚度 3.5 焦距 -50 R1-mm -52.1 R2-mm -52.1 中心偏差 3 S/D 40/20 膜系 1 镀膜指标 uncoated L/D:长/外径公差 +0.0/-0.1 Tc/中心厚度公差 ±0.1 焦距公差 0.01 Te/边缘厚度 4.3
BC1127--50-A
N-BK7
12.7
3.5
AR/AR@350~700nm,Ravg<0.5%
2天
￥202.0
材质/等效材料 N-BK7 L/D:长/外径 12.7 Tc/中心厚度 3.5 焦距 -50 R1-mm -52.1 R2-mm -52.1 中心偏差 3 S/D 40/20 膜系 A 镀膜指标 AR/AR@350~700nm,Ravg<0.5% L/D:长/外径公差 +0.0/-0.1 Tc/中心厚度公差 ±0.1 焦距公差 0.01 Te/边缘厚度 4.3
BC1127--50-B
N-BK7
12.7
3.5
AR/AR@650~1050nm,Ravg<0.5%
2天
￥202.0
材质/等效材料 N-BK7 L/D:长/外径 12.7 Tc/中心厚度 3.5 焦距 -50 R1-mm -52.1 R2-mm -52.1 中心偏差 3 S/D 40/20 膜系 B 镀膜指标 AR/AR@650~1050nm,Ravg<0.5% L/D:长/外径公差 +0.0/-0.1 Tc/中心厚度公差 ±0.1 焦距公差 0.01 Te/边缘厚度 4.3
BC1127--50-C
N-BK7
12.7
3.5
AR/AR@1050~1700nm,Ravg<0.5%
2天
￥222.2
材质/等效材料 N-BK7 L/D:长/外径 12.7 Tc/中心厚度 3.5 焦距 -50 R1-mm -52.1 R2-mm -52.1 中心偏差 3 S/D 40/20 膜系 C 镀膜指标 AR/AR@1050~1700nm,Ravg<0.5% L/D:长/外径公差 +0.0/-0.1 Tc/中心厚度公差 ±0.1 焦距公差 0.01 Te/边缘厚度 4.3
BC1254--100-1
N-BK7
25.4
4
uncoated
2天
￥138.6
材质/等效材料 N-BK7 L/D:长/外径 25.4 Tc/中心厚度 4 焦距 -100 R1-mm -103.7 R2-mm -103.7 中心偏差 3 S/D 40/20 膜系 1 镀膜指标 uncoated L/D:长/外径公差 +0.0/-0.1 Tc/中心厚度公差 ±0.1 焦距公差 0.01 Te/边缘厚度 5.6
BC1254--100-A
N-BK7
25.4
4
AR/AR@350~700nm,Ravg<0.5%
2天
￥199.0
材质/等效材料 N-BK7 L/D:长/外径 25.4 Tc/中心厚度 4 焦距 -100 R1-mm -103.7 R2-mm -103.7 中心偏差 3 S/D 40/20 膜系 A 镀膜指标 AR/AR@350~700nm,Ravg<0.5% L/D:长/外径公差 +0.0/-0.1 Tc/中心厚度公差 ±0.1 焦距公差 0.01 Te/边缘厚度 5.6
BC1254--100-B
N-BK7
25.4
4
AR/AR@650~1050nm,Ravg<0.5%
2天
￥199.0
材质/等效材料 N-BK7 L/D:长/外径 25.4 Tc/中心厚度 4 焦距 -100 R1-mm -103.7 R2-mm -103.7 中心偏差 3 S/D 40/20 膜系 B 镀膜指标 AR/AR@650~1050nm,Ravg<0.5% L/D:长/外径公差 +0.0/-0.1 Tc/中心厚度公差 ±0.1 焦距公差 0.01 Te/边缘厚度 5.6
BC1254--50-1
N-BK7
25.4
3
uncoated
2天
￥154.2
材质/等效材料 N-BK7 L/D:长/外径 25.4 Tc/中心厚度 3 焦距 -50 R1-mm -52 R2-mm -52 中心偏差 3 S/D 40/20 膜系 1 镀膜指标 uncoated L/D:长/外径公差 +0.0/-0.1 Tc/中心厚度公差 ±0.1 焦距公差 0.01 Te/边缘厚度 6.1
BC1254--50-A
N-BK7
25.4
3
AR/AR@350~700nm,Ravg<0.5%
2天
￥214.4
材质/等效材料 N-BK7 L/D:长/外径 25.4 Tc/中心厚度 3 焦距 -50 R1-mm -52 R2-mm -52 中心偏差 3 S/D 40/20 膜系 A 镀膜指标 AR/AR@350~700nm,Ravg<0.5% L/D:长/外径公差 +0.0/-0.1 Tc/中心厚度公差 ±0.1 焦距公差 0.01 Te/边缘厚度 6.1
BC1254--50-C
N-BK7
25.4
3
AR/AR@1050~1700nm,Ravg<0.5%
2天
￥233.1
材质/等效材料 N-BK7 L/D:长/外径 25.4 Tc/中心厚度 3 焦距 -50 R1-mm -52 R2-mm -52 中心偏差 3 S/D 40/20 膜系 C 镀膜指标 AR/AR@1050~1700nm,Ravg<0.5% L/D:长/外径公差 +0.0/-0.1 Tc/中心厚度公差 ±0.1 焦距公差 0.01 Te/边缘厚度 6.1
BC1254--75-1
N-BK7
25.4
3.5
uncoated
2天
￥142.3
材质/等效材料 N-BK7 L/D:长/外径 25.4 Tc/中心厚度 3.5 焦距 -75 R1-mm -77.9 R2-mm -77.9 中心偏差 3 S/D 40/20 膜系 1 镀膜指标 uncoated L/D:长/外径公差 +0.0/-0.1 Tc/中心厚度公差 ±0.1 焦距公差 0.01 Te/边缘厚度 5.6
BC1254--75-A
N-BK7
25.4
3.5
AR/AR@350~700nm,Ravg<0.5%
2天
￥202.0
材质/等效材料 N-BK7 L/D:长/外径 25.4 Tc/中心厚度 3.5 焦距 -75 R1-mm -77.9 R2-mm -77.9 中心偏差 3 S/D 40/20 膜系 A 镀膜指标 AR/AR@350~700nm,Ravg<0.5% L/D:长/外径公差 +0.0/-0.1 Tc/中心厚度公差 ±0.1 焦距公差 0.01 Te/边缘厚度 5.6
BC1254--100-C
N-BK7
25.4
4
AR/AR@1050~1700nm,Ravg<0.5%
2天
￥217.6
材质/等效材料 N-BK7 L/D:长/外径 25.4 Tc/中心厚度 4 焦距 -100 R1-mm -103.7 R2-mm -103.7 中心偏差 3 S/D 40/20 膜系 C 镀膜指标 AR/AR@1050~1700nm,Ravg<0.5% L/D:长/外径公差 +0.0/-0.1 Tc/中心厚度公差 ±0.1 焦距公差 0.01 Te/边缘厚度 5.6
