特性
• 四种不同直径可选：Ø6 mm，Ø9 mm，Ø1/2英寸和Ø1英寸
• 波长范围：185 nm到2.1 μm未镀膜
• 焦距从-6.0 mm到-100.0 mm可选
• 材质：紫外熔融石英

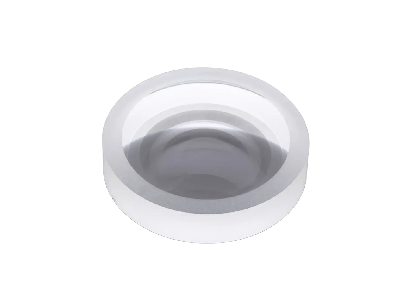

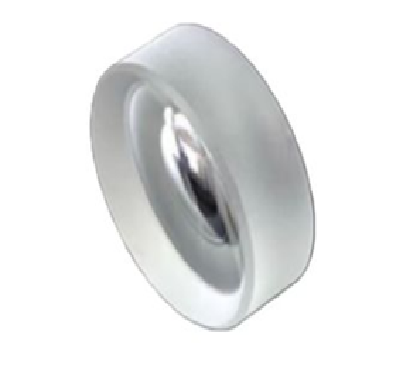

我们公司的紫外熔融石英双凹透镜可选未镀膜版本，或透镜两面镀有用于245 - 400 nm的紫外增透膜版本。紫外熔融石英在深紫外波段具有很高的透过率，并且几乎不产生激光诱导荧光如在193 nm波长下测量，这使它成为从紫外到近红外应用的理想选择。另外，与N-BK7相比，紫外级熔融石英具有更好的均匀性和更低的热膨胀系数。
双凹透镜具有负焦距，使其在一系列应用中都很有用。双凹透镜常用来增大会聚光束的发散角。在光学系统中，研究人员常常仔细地选择光学元件，使正透镜和负透镜引入的像差能大致抵消。还有人会用成对的这些透镜来增大会聚透镜的有效焦距。
在决定用平凹透镜还是双凹透镜使入射光发散时，如果绝对共轭比物距除以像距接近1，一般偏向于选择双凹透镜。当想要的绝对放大率小于0.2或者大于5时，则倾向于选择平凹透镜。
我们公司提供尺寸范围从Ø6 mm到Ø1英寸的双凹透镜。
|
通用参数-UVFS透镜 |
|||
|
透镜形状 |
双凹透镜 |
直径公差 |
+0.00/-0.10 mm |
|
光学元件材质 |
紫外熔融石英 |
厚度公差 |
±0.10 mm |
|
折射率 |
1.4585 |
偏心度 |
< 3 arcmin |
|
阿贝数 |
vd = 67.82 |
焦距公差 |
±1% |
|
设计波长 |
587.6 nm |
球面光圈数 |
3 |
|
工作波长 |
185 nm - 2.1 μm |
平面平整度（@633 nm） |
λ/2 |
|
镀膜 |
未镀膜 |
面型PV值（@633 nm） |
λ/4 |
|
表面光洁度（划痕/麻点） |
40/20 |
通光孔径 |
>90% of Diameter |
规格参数
产品编号
材质/等效材料
L/D:长/外径
Tc/中心厚度
焦距
镀膜指标
交期
单价
购物车
BC4254--25-1
UVFS
25.4
3
-25
uncoated
2天
￥690.1
材质/等效材料 UVFS L/D:长/外径 25.4 Tc/中心厚度 3 焦距 -25 R1-mm -23.5 R2-mm -23.5 中心偏差 3 S/D 40/20 膜系 1 镀膜指标 uncoated L/D:长/外径公差 +0.0/-0.1 Tc/中心厚度公差 ±0.1 焦距公差 0.01 Te/边缘厚度 10.5
BC4254--25-UV
UVFS
25.4
3
-25
AR/AR@245~400nm,Ravg<0.5%
2天
￥820.5
材质/等效材料 UVFS L/D:长/外径 25.4 Tc/中心厚度 3 焦距 -25 R1-mm -23.5 R2-mm -23.5 中心偏差 3 S/D 40/20 膜系 UV 镀膜指标 AR/AR@245~400nm,Ravg<0.5% L/D:长/外径公差 +0.0/-0.1 Tc/中心厚度公差 ±0.1 焦距公差 0.01 Te/边缘厚度 10.5
BC4254--50-1
UVFS
25.4
3.5
-50
uncoated
2天
￥315.4
材质/等效材料 UVFS L/D:长/外径 25.4 Tc/中心厚度 3.5 焦距 -50 R1-mm -46.6 R2-mm -46.6 中心偏差 3 S/D 40/20 膜系 1 镀膜指标 uncoated L/D:长/外径公差 +0.0/-0.1 Tc/中心厚度公差 ±0.1 焦距公差 0.01 Te/边缘厚度 7
BC4254--50-UV
UVFS
25.4
3.5
-50
AR/AR@245~400nm,Ravg<0.5%
2天
￥432.0
材质/等效材料 UVFS L/D:长/外径 25.4 Tc/中心厚度 3.5 焦距 -50 R1-mm -46.6 R2-mm -46.6 中心偏差 3 S/D 40/20 膜系 UV 镀膜指标 AR/AR@245~400nm,Ravg<0.5% L/D:长/外径公差 +0.0/-0.1 Tc/中心厚度公差 ±0.1 焦距公差 0.01 Te/边缘厚度 7
BC4254--75-1
UVFS
25.4
3.5
-75
uncoated
2天
￥554.8
材质/等效材料 UVFS L/D:长/外径 25.4 Tc/中心厚度 3.5 焦距 -75 R1-mm -69.6 R2-mm -69.6 中心偏差 3 S/D 40/20 膜系 1 镀膜指标 uncoated L/D:长/外径公差 +0.0/-0.1 Tc/中心厚度公差 ±0.1 焦距公差 0.01 Te/边缘厚度 5.8
