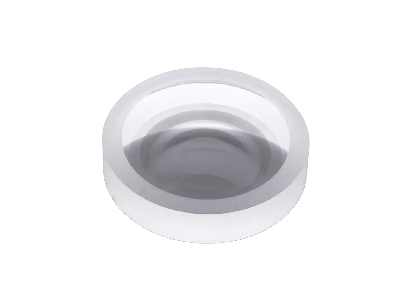

特性
• 四种不同直径可选：Ø6 mm，Ø9 mm，Ø1/2英寸和Ø1英寸
• 波长范围：185 nm到2.1 μm未镀膜
• 焦距从-6.0 mm到-100.0 mm可选
• 材质：紫外熔融石英
我们公司的紫外熔融石英双凹透镜可选未镀膜版本，或透镜两面镀有用于245 - 400 nm的紫外增透膜版本。紫外熔融石英在深紫外波段具有很高的透过率，并且几乎不产生激光诱导荧光如在193 nm波长下测量，这使它成为从紫外到近红外应用的理想选择。另外，与N-BK7相比，紫外级熔融石英具有更好的均匀性和更低的热膨胀系数。
双凹透镜具有负焦距，使其在一系列应用中都很有用。双凹透镜常用来增大会聚光束的发散角。在光学系统中，研究人员常常仔细地选择光学元件，使正透镜和负透镜引入的像差能大致抵消。还有人会用成对的这些透镜来增大会聚透镜的有效焦距。
在决定用平凹透镜还是双凹透镜使入射光发散时，如果绝对共轭比物距除以像距接近1，一般偏向于选择双凹透镜。当想要的绝对放大率小于0.2或者大于5时，则倾向于选择平凹透镜。
我们公司提供尺寸范围从Ø6 mm到Ø1英寸的双凹透镜。
|
通用参数-UVFS透镜 |
|||
|
透镜形状 |
双凹透镜 |
直径公差 |
+0.00/-0.10 mm |
|
光学元件材质 |
紫外熔融石英 |
厚度公差 |
±0.10 mm |
|
折射率 |
1.4585 |
偏心度 |
< 3 arcmin |
|
阿贝数 |
vd = 67.82 |
焦距公差 |
±1% |
|
设计波长 |
587.6 nm |
球面光圈数 |
3 |
|
工作波长 |
185 nm - 2.1 μm |
平面平整度（@633 nm） |
λ/2 |
|
镀膜 |
未镀膜 |
面型PV值（@633 nm） |
λ/4 |
|
表面光洁度（划痕/麻点） |
40/20 |
通光孔径 |
>90% of Diameter |
规格参数
产品编号
材质/等效材料
L/D:长/外径
Tc/中心厚度
焦距
镀膜指标
交期
单价
购物车
BC4254--75-UV
UVFS
25.4
3.5
-75
AR/AR@245~400nm,Ravg<0.5%
2天
￥683.8
材质/等效材料 UVFS L/D:长/外径 25.4 Tc/中心厚度 3.5 焦距 -75 R1-mm -69.6 R2-mm -69.6 中心偏差 3 S/D 40/20 膜系 UV 镀膜指标 AR/AR@245~400nm,Ravg<0.5% L/D:长/外径公差 +0.0/-0.1 Tc/中心厚度公差 ±0.1 焦距公差 0.01 Te/边缘厚度 5.8
BC4006--12-1
UVFS
6
3
-12
uncoated
2天
￥432.0
材质/等效材料 UVFS L/D:长/外径 6 Tc/中心厚度 3 焦距 -12 R1-mm -11.5 R2-mm -11.5 中心偏差 3 S/D 40/20 膜系 1 镀膜指标 uncoated L/D:长/外径公差 +0.0/-0.1 Tc/中心厚度公差 ±0.1 焦距公差 0.01 Te/边缘厚度 3.8
BC4006--12-UV
UVFS
6
3
-12
AR/AR@245~400nm,Ravg<0.5%
2天
￥554.8
材质/等效材料 UVFS L/D:长/外径 6 Tc/中心厚度 3 焦距 -12 R1-mm -11.5 R2-mm -11.5 中心偏差 3 S/D 40/20 膜系 UV 镀膜指标 AR/AR@245~400nm,Ravg<0.5% L/D:长/外径公差 +0.0/-0.1 Tc/中心厚度公差 ±0.1 焦距公差 0.01 Te/边缘厚度 3.8
BC4006--6-1
UVFS
6
2.5
-6
uncoated
2天
￥531.4
材质/等效材料 UVFS L/D:长/外径 6 Tc/中心厚度 2.5 焦距 -6 R1-mm -5.9 R2-mm -5.9 中心偏差 3 S/D 40/20 膜系 1 镀膜指标 uncoated L/D:长/外径公差 +0.0/-0.1 Tc/中心厚度公差 ±0.1 焦距公差 0.01 Te/边缘厚度 4.1
BC4006--6-UV
UVFS
6
2.5
-6
AR/AR@245~400nm,Ravg<0.5%
2天
￥658.9
材质/等效材料 UVFS L/D:长/外径 6 Tc/中心厚度 2.5 焦距 -6 R1-mm -5.9 R2-mm -5.9 中心偏差 3 S/D 40/20 膜系 UV 镀膜指标 AR/AR@245~400nm,Ravg<0.5% L/D:长/外径公差 +0.0/-0.1 Tc/中心厚度公差 ±0.1 焦距公差 0.01 Te/边缘厚度 4.1
BC4009--18-1
UVFS
9
3
-18
uncoated
2天
￥438.3
材质/等效材料 UVFS L/D:长/外径 9 Tc/中心厚度 3 焦距 -18 R1-mm -17 R2-mm -17 中心偏差 3 S/D 40/20 膜系 1 镀膜指标 uncoated L/D:长/外径公差 +0.0/-0.1 Tc/中心厚度公差 ±0.1 焦距公差 0.01 Te/边缘厚度 4.2
BC4009--18-UV
UVFS
9
3
-18
AR/AR@245~400nm,Ravg<0.5%
2天
￥561.0
材质/等效材料 UVFS L/D:长/外径 9 Tc/中心厚度 3 焦距 -18 R1-mm -17 R2-mm -17 中心偏差 3 S/D 40/20 膜系 UV 镀膜指标 AR/AR@245~400nm,Ravg<0.5% L/D:长/外径公差 +0.0/-0.1 Tc/中心厚度公差 ±0.1 焦距公差 0.01 Te/边缘厚度 4.2
BC4009--9-1
UVFS
9
2.5
-9
uncoated
2天
￥544.0
材质/等效材料 UVFS L/D:长/外径 9 Tc/中心厚度 2.5 焦距 -9 R1-mm -8.7 R2-mm -8.7 中心偏差 3 S/D 40/20 膜系 1 镀膜指标 uncoated L/D:长/外径公差 +0.0/-0.1 Tc/中心厚度公差 ±0.1 焦距公差 0.01 Te/边缘厚度 5
BC4009--9-UV
UVFS
9
2.5
-9
AR/AR@245~400nm,Ravg<0.5%
2天
￥677.7
材质/等效材料 UVFS L/D:长/外径 9 Tc/中心厚度 2.5 焦距 -9 R1-mm -8.7 R2-mm -8.7 中心偏差 3 S/D 40/20 膜系 UV 镀膜指标 AR/AR@245~400nm,Ravg<0.5% L/D:长/外径公差 +0.0/-0.1 Tc/中心厚度公差 ±0.1 焦距公差 0.01 Te/边缘厚度 5
BC4127--15-1
UVFS
12.7
3
-15
uncoated
2天
￥537.8
材质/等效材料 UVFS L/D:长/外径 12.7 Tc/中心厚度 3 焦距 -15 R1-mm -14.3 R2-mm -14.3 中心偏差 3 S/D 40/20 膜系 1 镀膜指标 uncoated L/D:长/外径公差 +0.0/-0.1 Tc/中心厚度公差 ±0.1 焦距公差 0.01 Te/边缘厚度 6
BC4127--15-UV
UVFS
12.7
3
-15
AR/AR@245~400nm,Ravg<0.5%
2天
￥665.0
材质/等效材料 UVFS L/D:长/外径 12.7 Tc/中心厚度 3 焦距 -15 R1-mm -14.3 R2-mm -14.3 中心偏差 3 S/D 40/20 膜系 UV 镀膜指标 AR/AR@245~400nm,Ravg<0.5% L/D:长/外径公差 +0.0/-0.1 Tc/中心厚度公差 ±0.1 焦距公差 0.01 Te/边缘厚度 6
BC4127--30-UV
UVFS
12.7
3
-30
AR/AR@245~400nm,Ravg<0.5%
2天
￥640.3
材质/等效材料 UVFS L/D:长/外径 12.7 Tc/中心厚度 3 焦距 -30 R1-mm -28.1 R2-mm -28.1 中心偏差 3 S/D 40/20 膜系 UV 镀膜指标 AR/AR@245~400nm,Ravg<0.5% L/D:长/外径公差 +0.0/-0.1 Tc/中心厚度公差 ±0.1 焦距公差 0.01 Te/边缘厚度 4.5
BC4127--30-1
UVFS
12.7
3
-30
uncoated
2天
￥511.4
材质/等效材料 UVFS L/D:长/外径 12.7 Tc/中心厚度 3 焦距 -30 R1-mm -28.1 R2-mm -28.1 中心偏差 3 S/D 40/20 膜系 1 镀膜指标 uncoated L/D:长/外径公差 +0.0/-0.1 Tc/中心厚度公差 ±0.1 焦距公差 0.01 Te/边缘厚度 4.5
BC4254--100-1
UVFS
25.4
3.5
-100
uncoated
2天
￥265.8
材质/等效材料 UVFS L/D:长/外径 25.4 Tc/中心厚度 3.5 焦距 -100 R1-mm -92.6 R2-mm -92.6 中心偏差 3 S/D 40/20 膜系 1 镀膜指标 uncoated L/D:长/外径公差 +0.0/-0.1 Tc/中心厚度公差 ±0.1 焦距公差 0.01 Te/边缘厚度 5.3
BC4254--100-UV
UVFS
25.4
3.5
-100
AR/AR@245~400nm,Ravg<0.5%
2天
￥380.8
材质/等效材料 UVFS L/D:长/外径 25.4 Tc/中心厚度 3.5 焦距 -100 R1-mm -92.6 R2-mm -92.6 中心偏差 3 S/D 40/20 膜系 UV 镀膜指标 AR/AR@245~400nm,Ravg<0.5% L/D:长/外径公差 +0.0/-0.1 Tc/中心厚度公差 ±0.1 焦距公差 0.01 Te/边缘厚度 5.3
